製品仕様
FAQ TECH SPECS

Share

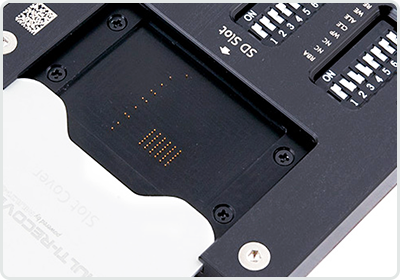

仕様 SPECIFICATION

  • ・ 頑丈なTECAFORM-AHの個体ブロックとつや消しで耐久性のあるアルミニウムで作られています。
  • ・ 特殊なラボなどで使用される特別で高品質なPogoコンタクトピンが使用されています。
  • ・ 標準のピンレイアウト(アダプター実装のピン配置)と、特別なアドオンによる代替ピンレイアウトで作業することができます
  • ・ 特殊なインナーによって異なるカード形状でもサポートしています。

特徴 FEATURE

  • ・ はんだ付けやはんだ除去を行わずにNANDチップからデータを読み取ることができます。
  • ・ 精密で正確、すべてのNANDピンおよびMMCピンへのアクセスが可能になります。
  • ・ 信号を分析し、はんだ付けを必要とせずにカスタムピンレイアウトを検出します。
  • ・ モノリスNANDを読み取るのに特別なスキルは必要ありません。

オプション機能 OPTION

  • ・ MMCおよびeMMCを介したメモリへの直接読み取り/書き込み
  • ・ EXSDアダプターを使用したXORの抽出
  • ・ MMCおよびeMMCを介したLBA書き込み/パターン書き込み

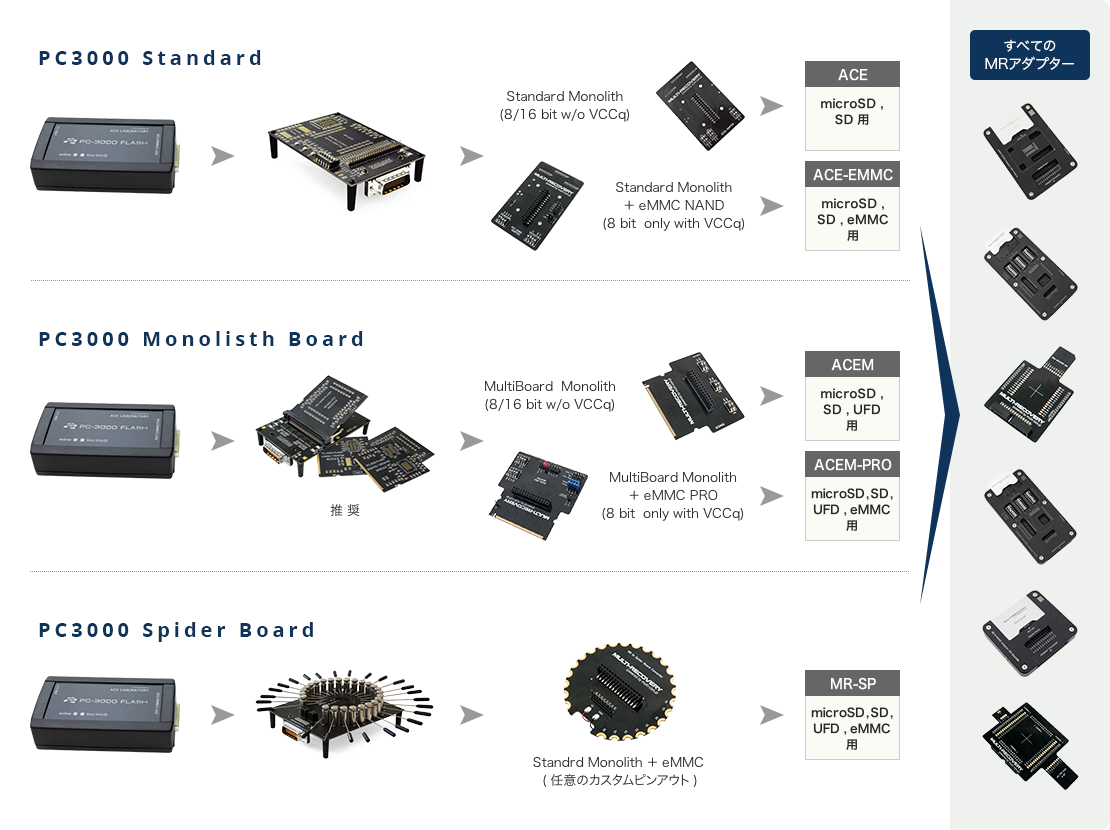

PC3000 Flashへの接続ダイヤグラム

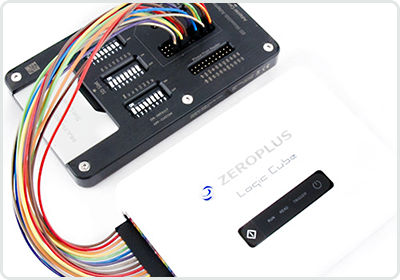

ACEMアダプターの各部設定

よくあるご質問 FAQ

Q

この製品は何をするツールなのですか?

A

物理的に破損したmicroSD、SDカード、UFD、eMMCなどのモノリスタイプのNANDチップに記録された情報の抽出を容易にするアダプターツールです。

Q

モノリスとは何ですか?

A

データを記録するNANDメモリ、読み書きを制御するコントローラ、PCや周辺機器に接続するためのインターフェースすべてを内包した封入一体型の半導体ストレージのことです。

Q

封入一体型の半導体からどうやってデータを抽出するのですか?

A

モノリスタイプの内部NANDメモリチップに直接アクセスするため、被覆で保護された回路を露出させることで抽出が可能になります。

Q

このツールを使用するだけでデータが復元できるのでしょうか?

A

正常時と異なりコントローラを介さずNANDメモリから直接記録情報を抽出するため、抽出後にコントローラの記録アルゴリズムでデータを構築する必要があります。

Q

アルゴリズムを構築するための手順やツールを教えてください。

A

PC-3000 FlashなどNANDメモリのデータ解析ツールや高度なデータ再構築スキルが必要になります。

Q

どのようなスキルが必要なのですか?

A

メモリ構造や仕様を理解できる技術分野の知識、NANDメモリから抽出したバイナリイメージから手動でアルゴリズムを構築していくための知識やセンスが必要です。

Q

製品はどのようにして使用するのですか?

A

モノリスタイプメモリの回路を露出させ、該当アダプタにメモリを装填しプログラマやロジックアナライザー、PC-3000 Flashに接続して使用します。

Q

どのような用途に使えますか?

A

事故の衝撃で認識しなくなったドライブレコーダーのmicroSDやSDカード、水没したスマートフォンや墜落したドローン機体の破損したeMMCなど事故調査からデジタル・フォレンジック分野まで用途はさまざまです。

Q

ソフトウェア更新は必要ですか?

A

MR MONOLITH NAND アダプターセットは、拡張ハードウェアでありソフトウェアはありません。

Q

初心者でも使えますか?

A

かなり難しいと思われます。まず、PC-3000 Flashを導入いただき、PC-3000 JAPANテクニカルトレーニングを受講されることを強くお奨めします。

Q

製品トレーニングは用意されていますか?

A

PC-3000 FlashのユーザーでPC-3000 JAPANテクニカルサポート加入の方であれば、テクニカルトレーニングを受講していただくことで対応しています。

Q

導入実績について教えてください。

A

詳細は明かせませんが、ライバル企業のモノリス向けの解析サービスが急成長し出したら導入されていると思ってください。

Multi-Com社は、ポーランドを拠点とした業務用機器、電子サービスの開発や販売を行っており、
GSMサービス、車両診断、携帯電話用部品、LCDディスプレイの修理機器、データ分析、
フォレンジックツールを世界中に提供しています。
同社は、大手グローバルGSM/DCSハードウェア/ソフトウェア開発会社から製品の販売について直接承認を得ており
1999年の設立以降、世界中のユーザーに安心して利用され続けています。
